螺丝刀批头型号及使用的注意事项

螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具,通常有一个薄楔形头,可插入螺丝钉头的槽缝或凹口内――京津冀晋豫和陕西方言称为“改锥”,安徽、和湖北等地称为“起子”,中西部地区称为“改刀”,长三角地区称为“旋凿”。行业里都叫螺丝批,国家标准里叫螺钉旋具,名称太多,但小编觉得通俗的叫螺丝刀应该都能听得懂吧!

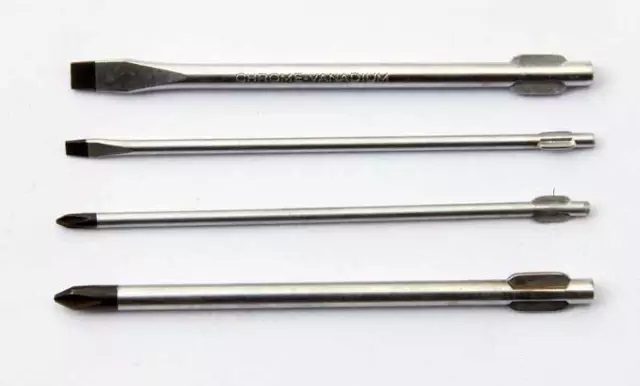

螺丝的组成主要为两部分螺丝刀杆批头以及螺丝手柄刀杆批头制作的材料多为金属:碳钢、铬钒钢、铬钼钒钢(S-2)手柄的材料比较多:木制的、塑料的、橡胶的、复合材料的。如下图:批头

螺丝刀头

因为所拧紧的螺栓凹槽的不同,螺丝又会分为:十字螺丝、一字螺丝、米字螺丝、六角型螺丝、花型螺丝以及异型头螺丝在日常生活和工作中,使用较多的就是十字、一字螺丝刀了。像安装、维修这类都要用到,可以说只要有螺丝的地方就要用到螺丝刀。六角头用的不多,常用内六角扳手,像一些机器上好多螺丝都带内六角孔,方便多角度使力。星型的大的看到也不多,小的星型常用于拆修手机,硬盘,笔记本,等,我们把小的螺丝刀叫钟表批,常用星型T6,T8,十字PH0,PH00这类。

   螺丝刀按动力源来分有手动螺丝刀的和电动螺丝刀。按批头或者刀头来分有一字(FLATHEAD)的和十字的(PHILLIPS)。规格和型号有多种,行业里面,基本上都是根据批头来说的。它的尺寸又有两种。一种是公制的,就是我们常说的以MM为单位的。比方说楼上讲的那些尺寸。还有的是英制的,它是英寸为单位的,比方1/43/16,这个数字乘25就是公制尺寸了。

     1、一字螺丝刀的型号表示为刀杆宽度×刀杆。例如3×75MM,则表示刀头宽度为3MM,杆长为75MM(非全长)。

2、十字螺丝刀的型号表示为刀头大小×刀杆。例如2#×75MM,则表示刀头为2号,金属杆长为75MM(非全长)。有些厂家以PH2来表示2#,实际为一样的。您可以以刀杆的粗细来大致估计刀头的大小,不过工业上是以刀头大小来区分的。型号为0#1#2#3#对应的金属杆粗细大致为3.0MM5.0MM6.0MM8.0MM

大部分的人在使用十字螺丝时都认为,只要相配合的十字大小差不多,就应该可以使用了。其实不对的,十字型螺丝是有尺寸大小的,分别为 PH1、PH2PH3PH4,因为现在电子行业的兴起又增加了PH0PH00PH000

那么PH0-4之间的区别在哪里呢?只是刀杆直径的大小不一样吗?

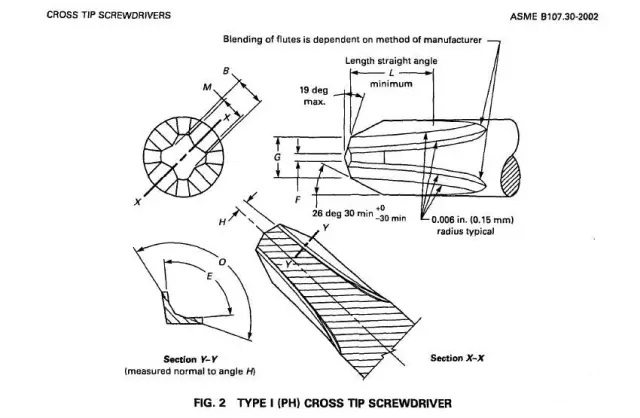

其实PH0-4是在国际上已经确定好了的标准,全世界都在使用除了刀杆直径不一样以外,每个规格的锥度,顶部尺寸、极限的角度都是不一样的。如下图:


螺丝刀头



PH0-PH4在 B的数值和 O 角度值 都是不一样的。

那为什么在使用中PH1PH2都可以锁紧同一颗螺栓呢?

表面看来PH1PH2一都可以使用的,可是实际是不相同的,如下图:

螺丝刀头

大家注意图中有一个值,这个数值就决定PH1PH2的不同。那这个是什么数值呢?我想很多人已经看出来了,对的就是螺栓的凹槽深度。



下方的表格是PH1-PH3的数值参考

十字槽

槽号 No

1

2

3

H 型

m参考

3.2

4.4

4.6

5.2

6.6

6.8

插入深度

max

2.1

2.4

2.6

3.2

3.3

3.5

min

1.7

1.9

2.1

2.7

2.8

3

Z 型

m参考

3.2

4.3

4.6

5.1

6.5

6.8

插入深度

max

2

2.2

2.5

3.05

3.2

3.45

min

1.6

1.75

2.05

2.6

2.75

3

(有人可能问型是代表什么?其实Z型代表的就是 米字螺栓。十字的规格型号为PH,米字的规格型号为PZ

好了,通过数值的对比相信大家已经知道了如果PH1PH2在相互规格上使用不同时会产生什么现象了,要么螺栓坏掉了,要么螺丝坏掉了,所以固德电子工具小编在这里要广大的使用朋友注意了,在使用螺丝刀过程中千万要螺丝的规格和螺栓的规格相匹配,孩子的玩具拧紧坏了可以买新的,要是飞机飞船的螺栓拧紧坏了,也许就会有第二个马航的事件发生啊。

其实今天给大家介绍的只是很少的一小部分,不能小看这小小的螺丝

小小螺丝蕴含大道理。小编今天所介绍的,其实都是参考了GB-T15856.2-2002十字槽沉头自钻自攻螺钉、GB 10640-89十字槽螺钉旋具、GB-T 10635-2003螺钉旋具通用技术条件等等,我所说的大家都可以在以上的标准中找的到。
