好帮手可调式螺丝整列机ASA-AT1050使用说明书

螺丝整列机


一、整列机特点

1、可调式螺丝整列机可适用多种规格螺丝(M1.0~M5.0),使用范围广,降低采购成本,可适用1:1短螺丝及带垫片螺丝。不管是公制或是英制规格,只需简单进行调整,能操作自如。

2、分离式轨道设计,可以抽出来自由调整轨道宽度,非常方便。

3、无卡螺丝现象,凡是未进入轨道的螺丝都被清除到滚筒内进入下个循环。

4、可按工作需要自由调整整列机送料速度,取点位置不会前后抖动而影响工作效率。

5、送料与震动驱动独立控制,可自由设定理想的延时停止时间。

6、不必对正螺丝,只需将螺丝成批投入供料室即可。

7、自动导向,配合好帮手电动起子或气动起子,效果更佳。

二、整列机参数

1、适用螺丝:适用各种型号M1.0~M5.0,最长20mm的螺丝

2、输出速度:2 PCS/S

3、输入电压:DC12V 550mA

4、外形尺寸:180mm×125mm×150mm(L×W×H)

5、本体重量:大约2.5㎏

三、配件

    产品说明书、直流电源供应器、内六角扳手、间隙垫片、挡料钩

四、整列机调整及注意事项

1、上料转轮延时(ROLLER)调整原则:

当螺丝较大时,或螺丝的外形不利于进入导轨槽里时,则应将转轮延时调得长些,这样可以增加螺丝掉入导轨槽的机率。反之,应将转轮延时调得短些。

2、导轨震动延时(VIBRATOR)调整原则:

同样当螺丝较大时,或螺丝的外形不利于送料时,则应将导轨震动延时调得长些,这样可以使螺丝及时得到补充。反之,应将导轨震动延时调得短些。

3、一些运动部件如毛刷摆动传动件的上下运动部件之间、齿轮传动部件之间每隔两个

月应适当加注润滑油,以便使传动正常。

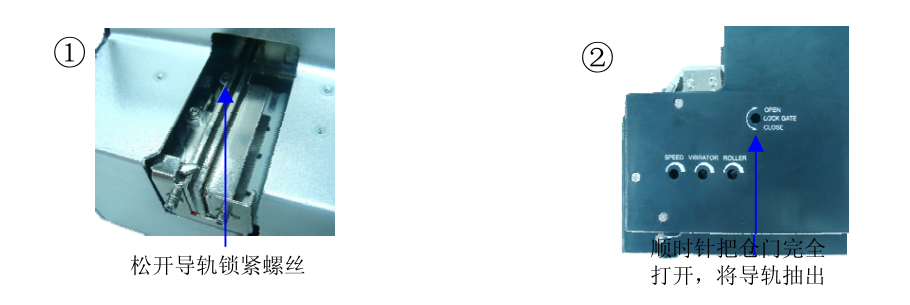

4、取出导轨方法:

抽出导轨依螺丝牙径对导轨间隙进行调整(使用配件内六角扳手调节)

取出导轨方法

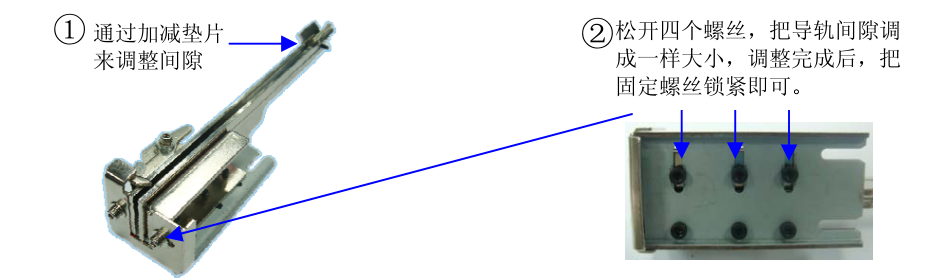

5、调整导轨方法:

调整导轨方法



注意:

根据螺丝大小用合适的调整片调整轨道间隙,并保持导轨前后间隙一致。间隙=M螺丝0.4mm

五、简易故障排除

1、震动无法停止,检查挡料钩是否到位。

2、无法正常送料,检查送料口有无凸出异物或变形。

3、无法工作,检查电源有无插好,开关及DC连接孔有没有损坏等。

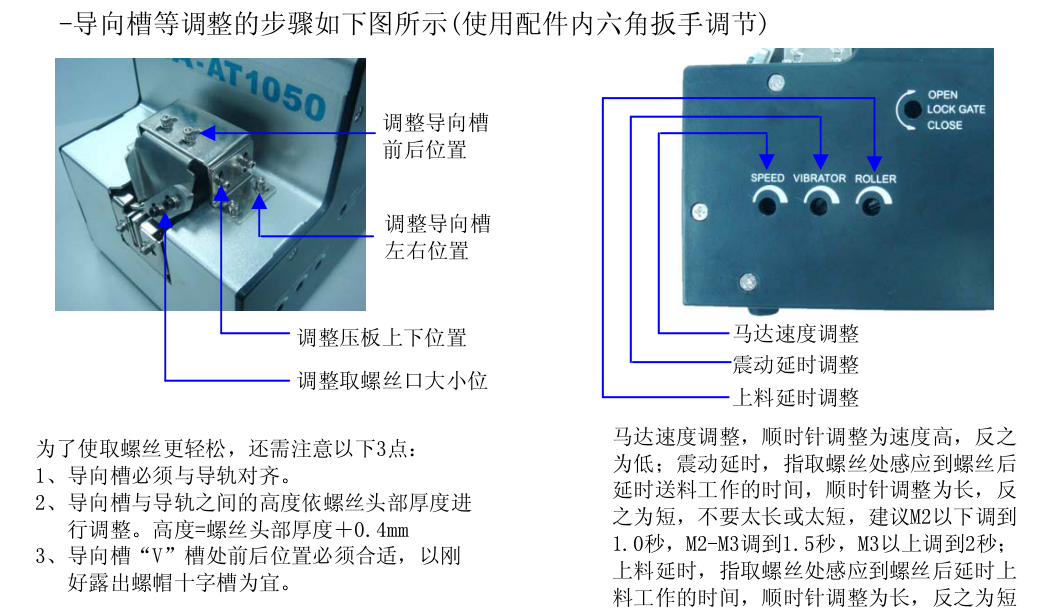

导向槽等调整的步骤


最后
