好帮手变频小型系列电动起子使用说明

全自动篇-低压直流马达驱动型附电源供应器系列

适用机种:ASA-2000/3000/4000/4500

变频低压电动起子

特点:

·本起子专为需要精准扭力的锁螺丝作业而设计,低振动,低噪音,符合环保要求。

·采用低压直流马达驱动,安全不怕触电。低压电子式煞车回路,扭力精准控制,故障率低,寿命长。

·起子控制器采用分离式设计,维修费用低,并可提高良品的互换率。搭配直接插入式之交换式电源供应器,具稳压回路,

·90度弯头转接头,可以轻便地与起子本体结合,运用在狭小的空间(>60mm),操控自如(仅1/4起子头机种适用)。

·反转时不需切换开关,单手即可直接操作。

·外型配合人体工学设计,可防止工作疲劳,提高生产效率。

操作方法:

·将电动起子电源插头插入插座

确认电源电压与起子卷标标注电压相符,再插入插头。

·起子头更换

将轴帽向上推,插入起子头再放松轴帽,起子头会被自动卡住

·启动方式

杠杆启动式,按住押扣板马达即开始运转,放开押扣板则停止运转。

·锁、退螺丝操作

单手操作锁螺丝时,食指按正转压扣板可正转起动;退螺丝时,拇指按反转压扣板可反转起动。

碳刷更换

·用宽3.0厚1.0之“-”字起子头插入碳刷盖开启侧长方孔,然后往上勾,打开碳刷盖。将压在碳刷上面的弹簧拨开。

·拨开碳刷本体上的铜丝线,然后拉着此铜丝线将碳刷拉出。

·再拉出铜丝线之端子,即完成取出动作。

·放回新的碳刷,按着上述步骤反向操作即可。


好幫手电气动起子全系列扭力对照表
区分 机型 扭力范围 无载转速 适用螺丝牙径(mm)
kgf.cm rpm 机械螺丝 自攻螺丝
低压全自动电动起子 ASA-2000 0.3~2.0 700-1000 1.0~2.2 1.0~1.8
ASA-3000 0.5~5.0 700-1000 1.2~2.5 1.2~2.2
ASA-4000 1.0~6.0 700-1000 1.4~2.6 1.4~2.2
ASA-4500 1.5~10 700-1000 2.2~3.0 2.0~2.5

产品规格外观及附件

机型 起子头规格(mm) 工作电压(V) 扭力范围kgf.cm 转速范围rpm 适用电源 适用螺丝mm/in
ASA-2000 Φ4、SH1/4 20~30 0.3~2.0 700-1000 PRO-530Q 1.0~2.0/0.04~0.08
ASA-3000 0.5~5.0 700-1000 1.0~2.3/0.04~0.09
ASA-4000 1.0~6.0 700-1000 1.4~2.3/0.06~0.09
ASA-4500    1.5~10.0    700-1000 2.0~2.6/0.08~0.10


产品内附5P-5P连接线一条、起子头二支﹙任一﹚,碳刷一对 、扭力护套、一个

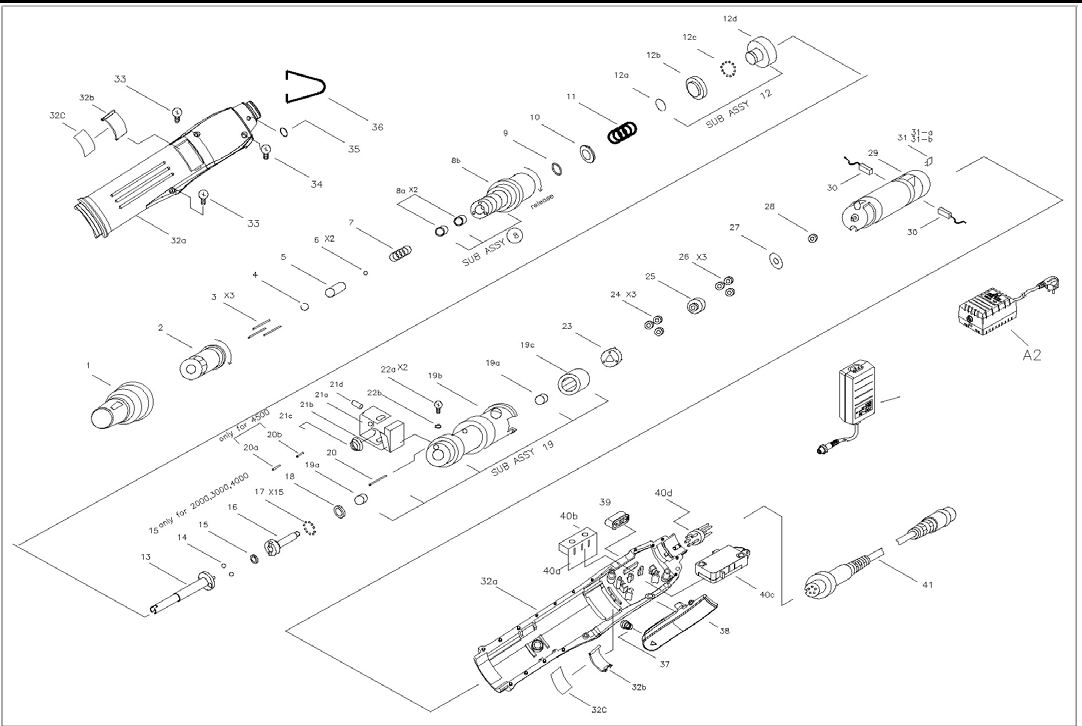

ASA-2000/3000/4000/4500电动起子

NO. 品名 零件编号 NO. 品名 零件编号 NO. 品名 零件编号 NO. 品名 零件编号
1 固定圈 6H1053 012a C  环 4U1037 021a 固定片 4V1032 032a 外  壳 6Z1223
2 扭力调整环 ┈┈ 012b 弹簧上盖 4E6011 021b 微动开关 ┈┈ 032b 碳刷盖 6C5023
3 顶针 4N1026 012c 钢  珠 4B1024 021c 喇叭弹簧 4S3043 32 外壳准备 6A1035
4 C环(Φ4) 4U1038 012d 离合器控制盘 ┈┈ 021d 插  销 4N4015 032a 外  壳 6Z1225
C环(1/4) 4U1052 13 连接轴(Φ4) ┈┈ 021e 微动开关连线 2L2011 032b 碳刷盖 6C5025
5 轴帽 4H2034 连接轴(1/4) ┈┈ 022a 螺  丝 8T4064 032c 绝缘垫片 6W1212
6 钢  珠(Φ4) 4B1024 14 钢  珠 4B1029 022b 星状垫片 4W1712 33 螺  丝 8T1624
钢  珠(1/4) 4B1026 015a 轴  承 4E1023 23 下齿盘 4L2851 34 螺  丝 8T1663
7 轴帽弹簧(Φ4) 4S3072 015b 钢  珠 4B1027 24 下游星齿 4G2654 35 吊  环 4F1023
轴帽弹簧(1/4) 4S3074 16 中离合器 ┈┈ 25 上齿盘含中心齿 4L1654 36 挂  钩 4F1012
8 扭力筒准备 4A1025 17 钢  珠 4B1024 26 上游星齿 4G2654 37 押扣板弹簧 4S3051
008a 轴  承 4E1022 18 止推片 4E7011 27 垫  片 4W6014 38 正转押扣板 6P4013
008b 扭力筒 4T1035 19 齿轮筒准备 4A7029 28 主  齿 4G1652 39 反转押扣板 6P4023
9 间隙垫片 4W6015 019a 轴  承 4E1021 29 马  达 2M2061 40 基板组立 2A6039A
009a 垫  片 4W3511 019b 齿轮筒 4R1074 30 碳刷(组) 2B1018 040a 基  板 2H1083
10 弹簧下盖 4W6411 019c 内  齿 4X1055 031a 电  阻 2R2014 040b 微动开关 2S3012
11 扭力弹簧 ┈┈ 20 剎车针 ┈┈ 031b 电  容 2C6616 040c 微动开关 2S1021
12 平面轴承准备 4A5025 21 微动开关准备 ┈┈ 32 外壳准备 6A1033 040d 5P电木含针 2G1023


注:上表中“┈┈”在订购时需核对规格及使用机种
